G6K 歐姆龍表面安裝繼電器

G6K 實現較小級別的封裝面積與高度低高度的表面安裝繼電器

G6K 表面安裝繼電器

實現較小級別的封裝面積與高度5.2mm低高度的表面安裝繼電器

? 高5.2mm×寬6.5mm×長10mm的超s小型,對應高密度封裝

? 實現高度為5.2mm的低高度,封裝效率提高的承諾

? 約0.7g的超輕量型,對應更高速度的封裝

? 實現與本公司以往產品相比70%的低電力消耗100mW的高靈敏度

? 紅外線照射效率極高的端子構造,IRS封裝時端子溫度容易上升, 焊接性能良好(表面安裝端子型)

? 實現線圈接點間耐高壓AC 1,500V、且耐沖擊電壓1.5kV 10×160 μs(Fcc Part68標準)

? 將線圈 接點端子間距離的佳化,還備有耐沖擊電壓達到2.5kV 2×10 μs(TelcoRdia規格對應)的Y系列產品

? 標準型取得UL、CSA規格



■ 種類

●表面安裝繼電器端子型標準型號

●印刷基板用端子型的標準型號
種類
構造
接點構成
線圈額定電壓 型號 最小包裝單位


塑料密封型 2c G6K-2P DC3 50個/桿裝
DC4.5
DC5
DC12
DC 24
G6K-2P-Yz DC3
DC4.5
DC5
DC12
DC 24
1




塑料密封型 2c G6KU-2P-Y DC3
DC4.5
DC5
DC12
DC 24
注1. 訂購時,請注明線圈額定電壓(V)。
例:G6K-2F DC3
此外,交付時的包裝標記及標注的電壓規格為□□VDC。
注2.

訂購帶狀包裝(表面安裝端子型)時,請在型號末尾加上-TR。
繼電器本體上并沒有-TR標記。(型號末尾無TR標記時為桿狀包裝。)

此外,帶狀包裝的最小訂貨單位為2卷(最小包裝單位900個×2卷=1,800個)。


額定值

操作線圈/單穩型

?


注.
*1. 額定電流、線圈電阻為線圈溫度+23℃時的值,公差±10%。
*2. 動作特性為線圈溫度+23℃時的值。
*3. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

操作線圈/1繞組閉鎖型 (G6KU-2F-Y、G6KU-2G-Y、G6KU-2P-Y)


注.
*1. 額定電流、線圈電阻為線圈溫度+23℃時的值,公差±10%。
*2. 動作特性為線圈溫度+23℃時的值。
*3. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

開關部(接點部) ? ? ?

負載
項目
電阻負載
額定負載 AC125V 0.3A
DC30V 1A
額定通電電流 1A
接點電壓最大值 AC125V DC60V
接點電流最大值 1A
注. 上述為初始值。
*1. 測量條件:根據電壓下降法,在DC1V 10mA的條件下。
*2. ( )內的值為實際值。
*3. 測量條件:用DC500V兆歐表測量,位置與測量耐壓時相同。
*4. 該值是開關頻度120次/min時的值,接觸電阻的故障判定值50Ω。
該值根據開關頻率、使用環境的不同會有所變化,請事先確認實際使用條件后再使用。

■ 性能

注: 除非另有規定,否則所有尺寸均采用毫米作為單位。


單穩型
G6K-2F
G6K:Dimensions1
印刷基板加工尺寸
(頂視圖)
尺寸公差:±0.1mm

G6K:Dimensions2
端子配置/內部連接圖
(頂視圖)
G6K:Dimensions3
注.請注意線圈極性。
注 1: 一般尺寸公差為±0.3mm。
注 2: 端子間水平差在0.1mm以下。

G6K-2G
G6K:Dimensions4
印刷基板加工尺寸
(頂視圖)
尺寸公差:±0.1mm

G6K:Dimensions5
端子配置/內部連接圖
(頂視圖)
G6K:Dimensions6
注.請注意線圈極性。
注 1: 一般尺寸公差為±0.3mm。
注 2: 端子間水平差在0.1mm以下。

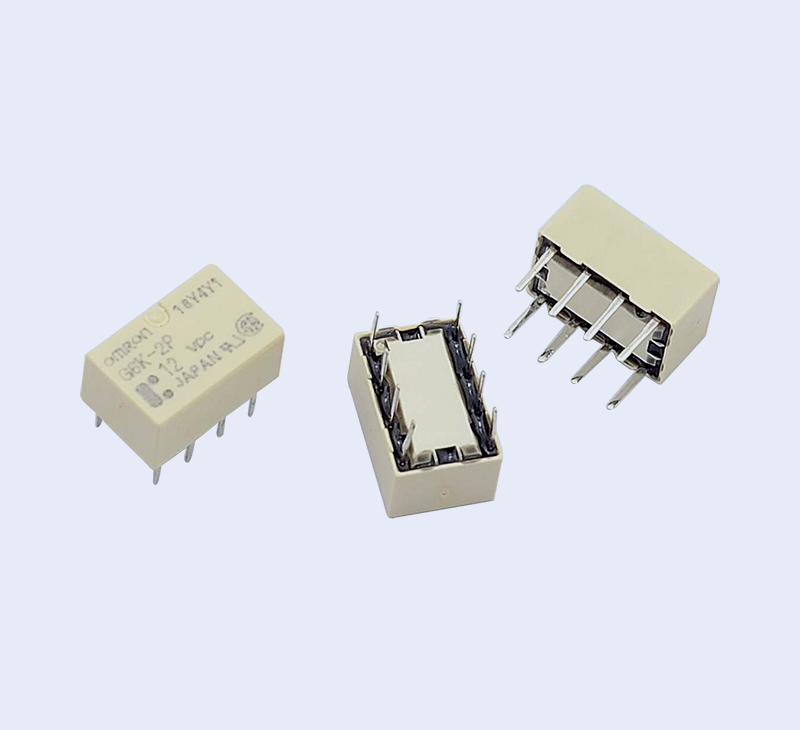

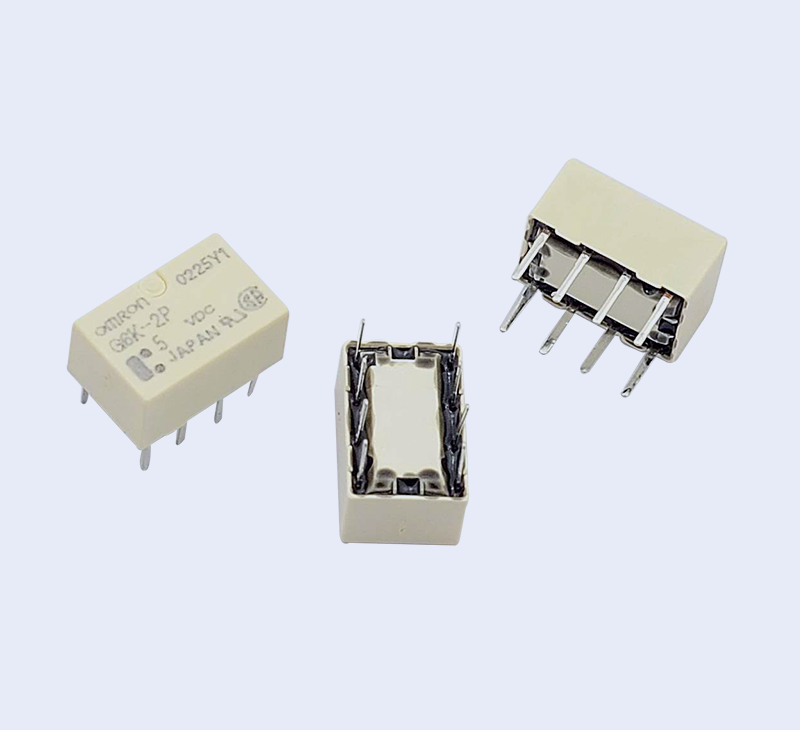

G6K-2P
G6K:Dimensions7
印刷基板加工尺寸
(底視圖)
尺寸公差:±0.1mm

G6K:Dimensions8
端子配置/內部連接圖
(底視圖)
G6K:Dimensions9
注.請注意線圈極性。
一般尺寸公差為±0.3mm。

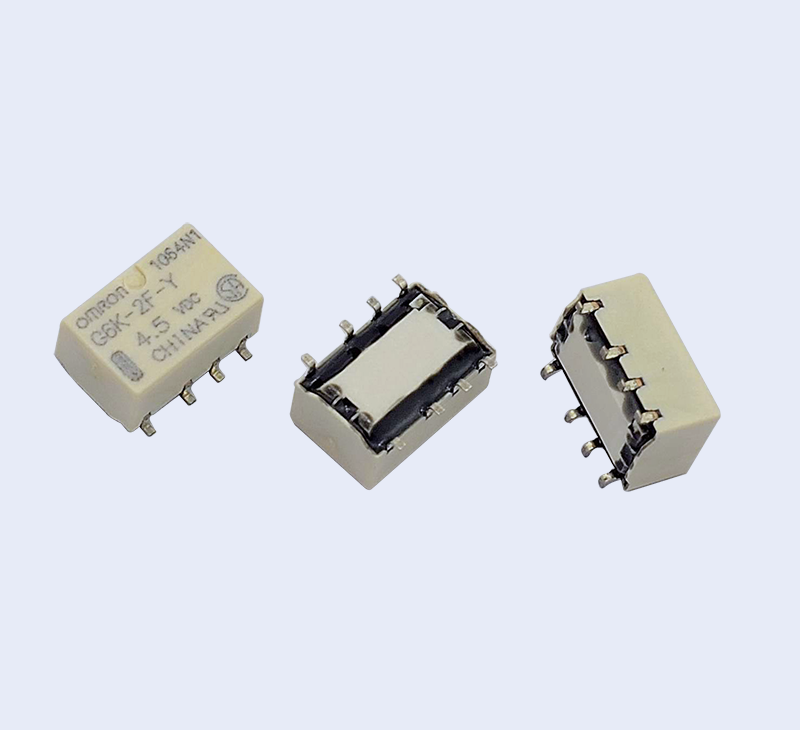

G6K-2F-Y
G6K:Dimensions10
印刷基板加工尺寸
(頂視圖)
尺寸公差:±0.1mm

G6K:Dimensions11
端子配置/內部連接圖
(頂視圖)
G6K:Dimensions12
注.請注意線圈極性。
注 1: 一般尺寸公差為±0.3mm。
注 2: 端子間水平差在0.1mm以下。

G6K-2G-Y
G6K:Dimensions13
印刷基板加工尺寸
(頂視圖)
尺寸公差:±0.1mm

G6K:Dimensions14
端子配置/內部連接圖
(頂視圖)
G6K:Dimensions15
注.請注意線圈極性。
注 1: 一般尺寸公差為±0.3mm。
注 2: 端子間水平差在0.1mm以下。

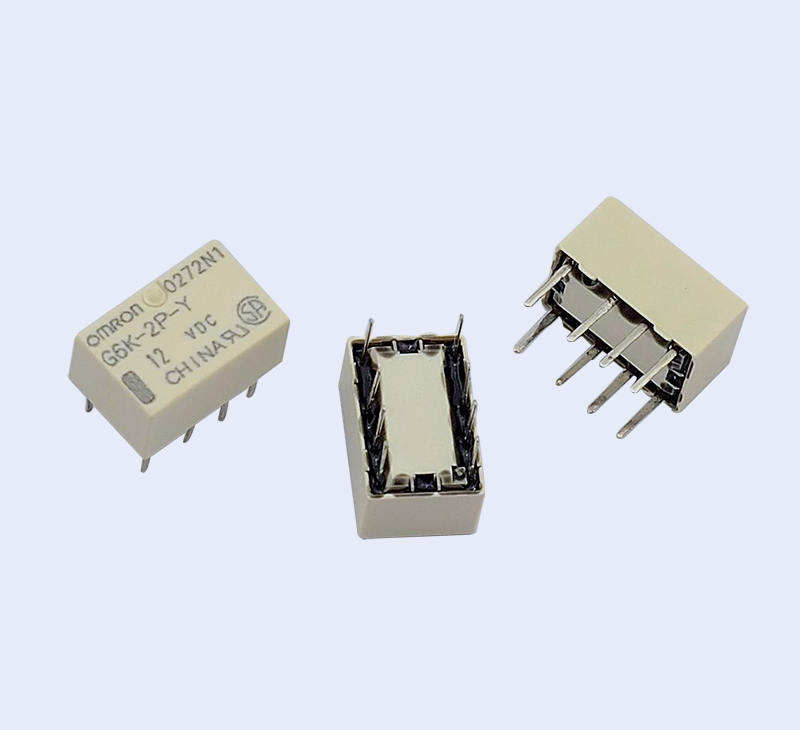

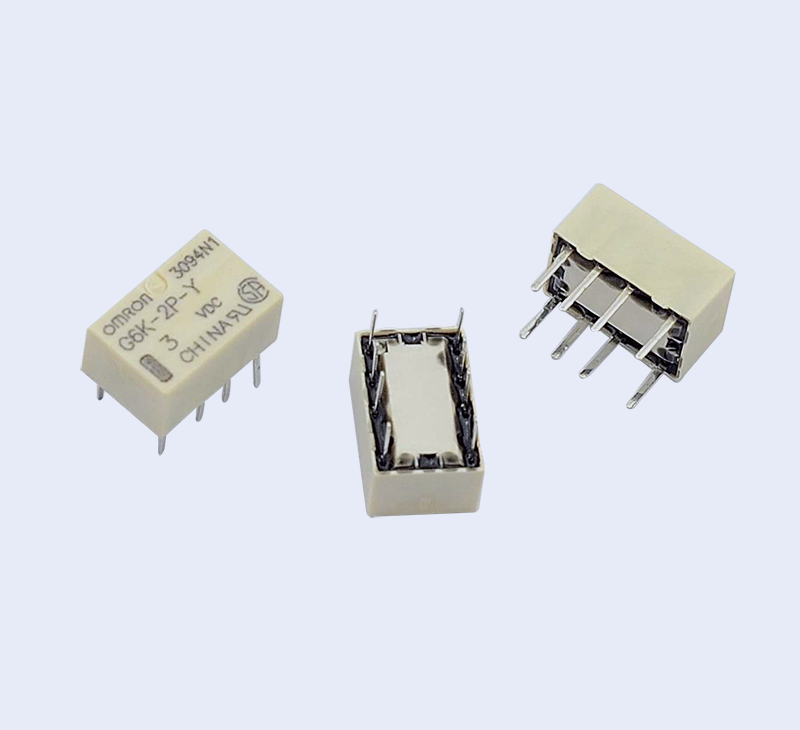

G6K-2P-Y
G6K:Dimensions16
印刷基板加工尺寸
(底視圖)
尺寸公差:±0.1mm

G6K:Dimensions17
端子配置/內部連接圖
(底視圖)
G6K:Dimensions18
注: 注.請注意線圈極性。
: 一般尺寸公差為±0.3mm。

1繞組閉鎖型
G6KU-2F-Y

G6K:Dimensions19
印刷基板加工尺寸
(頂視圖)
尺寸公差::±0.1mm

G6K:Dimensions20
注.請注意線圈極性。
注 1: 一般尺寸公差為±0.3mm。
注 2: 端子間水平差在0.1mm以下。

G6KU-2G-Y
G6K:Dimensions22
印刷基板加工尺寸
(頂視圖)
尺寸公差:±0.1mm

G6K:Dimensions23
注.請注意線圈極性。
注 1: 一般尺寸公差為±0.3mm。
注 2: 端子間水平差在0.1mm以下。

G6KU-2P-Y
G6K:Dimensions25
印刷基板加工尺寸
(底視圖)
尺寸公差:±0.1mm

G6K:Dimensions26
端子配置/內部連接圖
(底視圖)
G6K:Dimensions27
注.請注意線圈極性。
注: 一般尺寸公差為±0.3mm。
