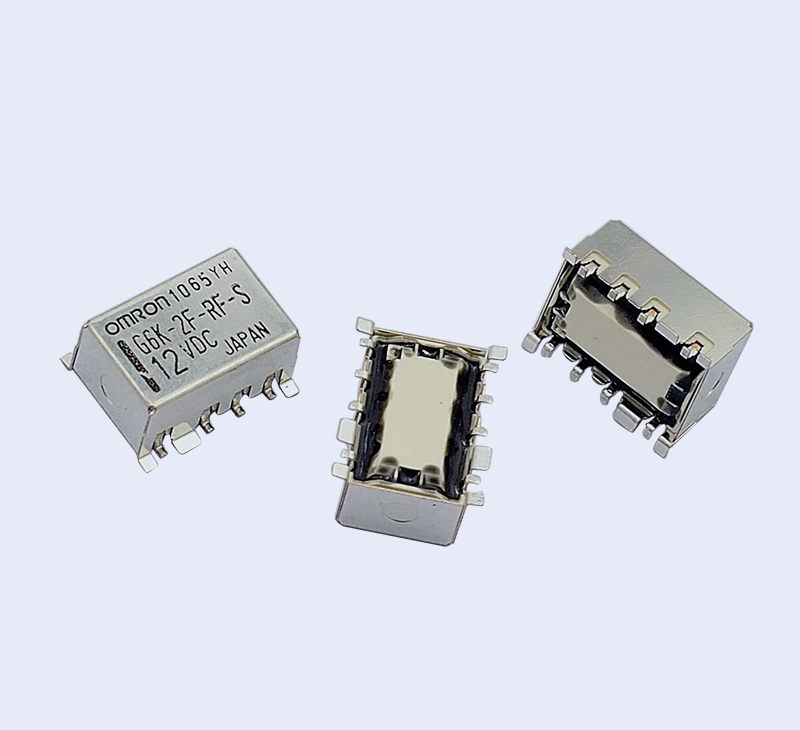

G6K(U)-2F-RF-S表面安裝高頻繼電器

支持表面封裝的 1GHz/3GHz頻段小型2極高頻繼電器

G6K(U)-2F(P)-RF(-S,-T) 表面安裝高頻繼電器

支持表面封裝的 1GHz/3GHz頻段小型2極高頻繼電器

出色的1GHz頻段高頻特性。
插入損耗:0.2dB以下、
絕緣接點間:20dB以上/異極間:30dB以上。

長10.3mm×寬6.9mm×高5.4mm的超小型

額定消耗電力100mW的高靈敏度。

備有單穩型、1繞阻閉鎖型等產品。

還有省面積規格的產品(G6K(U)-2F-RF-S),為您節省安裝空間。

在支持3GHz頻段(G6K(U)-2F-RF-T)的同時,實現省面積。

還備有印刷基板用端子(通孔端子/G6K-2P-RF)可供選擇。

●S表面安裝端子型標準型號
標準規格

種類 構造 接點構成 線圈額定電壓(V) 型號 最小包裝單位
單穩型 塑料密封型 DPDT(2c) DC 3, 4.5, 5, 12, 24 G6K-2F-RF 300個/托盤
300個/卷
1繞組閉鎖型 DC 3, 4.5, 5, 12, 24 G6KU-2F-RF

省封裝面積規格
種類 構造 接點構成 線圈額定電壓(V) 型號 最小包裝單位
單穩型 塑料密封型 DPDT(2c) DC 3, 4.5, 5, 12, 24 G6K-2F-RF-S 300個/托盤
300個/卷
1繞組閉鎖型 DC 3, 4.5, 5, 12, 24 G6KU-2F-RF-S

3GHz對應規格
種類 構造 接點構成 線圈額定電壓(V) 型號 最小包裝單位
單穩型 塑料密封型 DPDT(2c) DC 3, 4.5, 5, 12, 24 G6K-2F-RF-T 300個/托盤
300個/卷
1繞組閉鎖型 DC 3, 4.5, 5, 12, 24 G6KU-2F-RF-T

印刷基板用端子
種類 構造 接點構成 線圈額定電壓(V) 型號 最小包裝單位
單穩型 塑料密封型 DPDT(2c) DC 3, 4.5, 5, 12, 24 G6K-2P-RF 30件/根
1. 訂購時,請注明線圈額定電壓(V)。
    例:G6K-2F-RF
此外,交付時的包裝標記及產品上標注的電壓規格為□□VDC。td>
  2. 訂購帶狀包裝時,請在型號末尾加上-TR03。
例:G6K-2F-RF-TR03 DC3
每卷的繼電器個數:-TR03 300個
繼電器本體上并沒有-TR標記。(型號末尾無-TR03標記時為托盤包裝。)
此外,帶狀包裝的最小訂貨單位為1卷(最小包裝單位300個×1卷=300個)。
  3. 表面安裝端子型為防濕包裝,印刷電路板用端子型為無防濕包裝。





操作線圈
單穩型
(G6K-2F(P)-RF(-S, -T))

額定電壓(V) DC 3 DC 4.5 DC 5 DC 12 DC 24
額定電流 (mA) 33.0 23.2 21.1 9.1 4.6
線圈電阻 (Ω) 91 194 237 1,315 5,220
動作電壓 (V) % 80% 以下
復位電壓 (V) 10% 以上
最大容許電壓 (V) 150%
消耗功率(mW) 約100

1繞組閉鎖型
(G6KU-2F-RF(-S, -T))
額定電壓(V) DC 3 DC 4.5 DC 5 DC 12 DC 24
額定電流 (mA) 33.0 23.2 21.1 9.1 4.6
線圈電阻 (Ω) 91 194 237 1,315 5,220
動作電壓 (V) % 75% 以下
復位電壓 (V) 75% 以下
最大容許電壓 (V) 150%
消耗功率 (mW) 約100
1. 額定電流、線圈電阻是線圈溫度在+23℃時的值,公差為±10%。
? 2. 動作特性為線圈溫度在+23℃時的值。
? 3. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

開關部
負載 阻性負載
額定負載 AC125V, 0.3A
DC30V, 1A
1GHz, 1W *
額定通電電流 1A
接點電壓的最大值 AC125V、DC60V
接點電流的最大值 1A
* 負載側為V.SWR≤1.2時的值。

高頻特性
形式
項目
頻率
G6K(U)-2F(P)-RF(-S) G6K(U)-2F-RF-T
1 GHz 1 GHz 3 GHz
絕緣 同極接點間 20 dB 以上 20 dB 以上 18 dB 以上
異極接點間 30 dB 以上 25 dB 以上 25 dB 以上
插入損耗 0.2 dB 以下 0.2 dB 以下 0.6 dB 以下
V.SWR 1.2 以下 1.2 以下 1.4 以下
通過電力的最大值 3 W *1
開關電力的最大值 1 W *2
1. 測量體的變換器為 50 Ω.
? 2. 上述值為初期值
? *1 在微小負載領域中,使用在需要高頻特性的高可重復性能(再現性)的行業 (試驗計測設備、ATE等)時,請向您的歐姆龍代表咨詢。
? *2 負載側為V.SWR≤1.2時的值。

性能
種類


?
項目 型號
單穩型 1繞組閉鎖型
G6K-2F(P)-RF(-S, -T) G6KU-2F-RF(-S,T)
接觸電阻 *1 100 mΩ 以下
動作 (置位) 時間 *2 3ms以下 (約 1.4 ms) 3ms以下 (約 1.2 ms)
復位 (重置) 時間 *2 3ms以下 (約 1.3 ms) 3ms以下(約 1.2 ms)
最小為止、重置脈沖時間 --- 10 ms
絕緣電阻 *3 1,000 M Ω 以上 (DC500V兆歐表)
耐壓 線圈與接點之間 AC750V, 50/60Hz 1min
異極接點間 AC750V, 50/60Hz 1min
同極接點間 AC750V, 50/60Hz 1min
線圈·接點與接地間 AC500V, 50/60Hz 1min
震動 耐久 10~55~10 Hz, 單振幅2.5mm (雙振幅5mm)、55~500Hz, 300m/s2
誤動作 10~55~10 Hz, 單振幅1.65mm (雙振幅3.3mm)、55~500Hz, 200m/s2
沖擊 耐久 1,000 m/s2
誤動作 750 m/s2
壽命 機械 5,000萬次以上 (開關頻率36,000次/h)
電氣 10萬次以上 (開關頻率1,800次/h)
使用環境溫度 -40oC ~ 70oC (無結冰、無凝露)
使用環境濕度 5% ~ 85%
重置 約 0.95 g
注. ? 以上的為初始值
? 1. 測量條件:根據電壓下降法,在DC1V 10mA的條件下。
? 2. ()內的值為實際值。
? 3. 測量條件:用DC500V兆歐表測量,位置與測量耐壓時相同。

標準型
G6K-2F-RF G6KU-2F-RF

G6K-2F-RF:Dimensions1
印刷基板加工尺寸
(頂視圖)
尺寸公差為:±0.1mm

G6K-2F-RF:Dimensions2
端子配置/
內部接線圖

(頂視圖)
G6K-2F-RF:Dimensions3
注.請注意線圈極性。
1. 一般尺寸公差為±0.3mm。
? 2. 端子間水平差在0.15mm以下。
?
省封裝面積型
G6K-2F-RF-S G6KU-2F-RF-S

G6K(U)-2F-RF-S:Dimensions1
印刷基板加工尺寸
(頂視圖)
尺寸公差為:±0.1mm

G6K(U)-2F-RF-S:Dimensions2
端子配置/
內部接線圖

(頂視圖)
G6K(U)-2F-RF-S:Dimensions3
注.請注意線圈極性。
1. 一般尺寸公差為±0.3mm。
? 2. 端子間水平差在0.15mm以下。
3GHz對應規格
G6K-2F-RF-T, G6KU-2F-RF-T

G6K(U)-2F-RF-T:Dimensions1
印刷基板加工尺寸
(頂視圖)
尺寸公差為:±0.1mm

G6K(U)-2F-RF-T:Dimensions2
PCB 信息
層壓結構: 2L
成品厚度: 0.6 mm
銅厚度: 18 μm
端子配置/
內部接線圖

(頂視圖)
G6K(U)-2F-RF-T:Dimensions3
注.請注意線圈極性。
1. 一般尺寸公差為±0.3mm。
? 2. 端子間水平差在0.15mm以下。
? 3. 印刷基板加工尺寸為測量了參考數據中的高頻特性后得到的基板尺寸。
高頻特性和焊接狀態根據實際使用的基板種類不同而異,因此請在實際機器上確認后再使用。
?
印刷基板用端子
G6K-2P-RF

G6K(U)-2F-RF-T:Dimensions1
PCB安裝孔
底視圖
尺寸公差為:±0.1mm

G6K(U)-2F-RF-T:Dimensions2
PCB 信息
層壓結構: 2L
成品厚度: 0.6 mm
銅厚度: 18 μm
端子排列/
內部連接

底視圖
G6K(U)-2F-RF-T:Dimensions3
注.請注意線圈極性。
注. 所有數值的公差均為±0.3mm。
?
